-نظام مسامير التثبيت الذاتي للحفر الأمامي للأنفاق: التطبيقات والفوائد

القسم 1: الدور الحاسم للاستباق: خط دفاعك الأول في بناء الأنفاق

في هندسة الأنفاق، تعد لحظة الحفر هي المرحلة الأكثر خطورة-. عند حفر الأنفاق عبر أرض ضعيفة أو متصدعة، يكون "التاج" (المنطقة الواقعة فوق وجه النفق) عرضة للانهيار الفوري. هذا هو المكان الذي يصبح فيه Forepoling Support شريان الحياة للمشروع.



1. ضمان أقصى درجات السلامة للعمال

السلامة هي الأولوية-غير القابلة للتفاوض في أي مشروع تحت الأرض. بدون التنبؤ المناسب، يمكن أن تحدث كهوف غير متوقعة- أثناء عملية التنقيب أو بعدها مباشرة، مما يعرض الأرواح للخطر. تخلق عملية الاستباق "مظلة واقية" (تُعرف أيضًا باسم السقف الأنبوبي أو المظلة) أمام وجه النفق، مما يوفر بيئة آمنة للعمال والآلات للعمل تحتها.

2. منع الكهوف- والاستيطان الأرضي

الانهيار لا يشكل مجرد خطر على السلامة؛ إنها كارثة مالية تسبب تأخيرًا كبيرًا في المشروع. يحد الدعم المسبق من تشوه الصخور والتربة المحيطة. من خلال تعزيز الأرض قبل أن يتم تعكيرها بسبب الحفر، فإنه يحافظ على السلامة الهيكلية لقوس النفق ويمنع تسوية السطح-وهو أمر بالغ الأهمية بشكل خاص في حفر الأنفاق الحضرية بالقرب من المباني أو البنية التحتية الحالية.

3. وجهة نظر الشركة المصنعة: الاستقرار يبدأ بدعم موثوق

باعتبارنا شركة مصنعة متخصصة في أنظمة دعم الأنفاق، فإننا ندرك أن عملية المنع ليست مجرد عملية-إنها ضربة وقائية-ضد عدم اليقين الجيولوجي. سواء كنت تتعامل مع رمال سائبة، أو صخور متكسرة، أو طبقات حاملة للمياه-، فإن اختيار مادة الدعم يحدد مدى نجاح عملية التثبيت. إن ضرورة الحصول على دعم سريع وموثوق وعالي القوة-هي السبب بالتحديد-مسامير تثبيت الحفر الذاتيةأصبحت معيار الصناعة في مجال التجهيز الحديث.

القسم 2: متى يكون-الحفر الذاتي لمرساة الحفر غير قابل للتفاوض؟ (التحديات الجيولوجية)

في الظروف الصخرية المثالية، يكون دعم الأنفاق أمرًا مباشرًا. ومع ذلك، تتطلب البنية التحتية الحديثة في كثير من الأحيان حفر الأنفاق عبر أرض معقدة و"صعبة". في هذه السيناريوهات المحددة، تفشل -البراغي التقليدية المثقوبة مسبقًا، ونظام -مرساة الحفر الذاتي (SDA).يصبح ضروريا للنهب.



1. أرض فضفاضة وقابلة للطي

العدو الأكبر لحفر الأنفاق هو "البئر المنهارة". في الرمال السائبة أو الحصى أو الطمي، يتم إغلاق الثقب بمجرد سحب لقمة الحفر.

 التحدي:تتطلب البراغي التقليدية إدخال ثقب ثابت. إذا انهار الثقب، فلن تتمكن ببساطة من تثبيت الدعم.

 حل SDA:لأن SDA يعمل كسلسلة الحفر والمرساة،لا يوجد غلاف مطلوب. تقوم بحفره في الأرض وتركه هناك. إنه يحل مشكلة "-من المستحيل-الحفر" في خطوة واحدة.



2. مناطق الصخور والصدوع المكسورة

عند حفر الأنفاق عبر مناطق الصدع التكتونية، غالبًا ما تكون الصخور مكسورة بدرجة كبيرة ولا يمكن التنبؤ بها.

 التحدي:يمكن أن تؤدي الصخور المكسورة إلى "الحفر العالقة" أو الحشو غير المتساوي، مما يترك فراغات خطيرة خلف بطانة النفق.

 حل SDA:يسمح النواة المجوفة لـ SDA بذلكالحشو-عالي الضغط. يتدفق الجص من خلال القطعة ويملأ كل صدع وشق في الصخور المكسورة المحيطة، مما يحول كومة الحجارة السائبة إلى "قوس صخري" متين ومقوى.



3. ارتفاع منسوب المياه الجوفية

يمكن أن يؤدي دخول الماء إلى تحويل التربة إلى طين، مما يقلل بشكل كبير من قدرة الأرض على الدعم الذاتي.

 التحدي:تعمل المياه المتدفقة على إزالة المواد السائبة وتمنع المراسي القياسية من الترابط.

 حل SDA:باستخدام نظام SDA مع تقنيات الحشو المتخصصة (مثل الحفر والحشو المتزامن)، يقوم المرساة بإنشاء منطقة مشربة بالملاط- تعمل بمثابةحاجز الماء‎وتثبيت الوجه وإغلاق التسريبات في وقت واحد.



4. الأنفاق الحضرية ذات الأعباء المنخفضة

في البيئات الحضرية، غالبا ما يتم بناء الأنفاق بالقرب من السطح، مباشرة تحت المباني والمرافق.

 التحدي:حتى الحركة الأرضية البسيطة يمكن أن تسبب تشققات سطحية كارثية أو انهيار المبنى.

 حل SDA:يوفر forepoling SDAدعم فوري وصارم. نظرًا لعدم وجود "وقت انتظار" بين الحفر وإدخال الترباس، يتم تقوية التربة قبل أن تتاح لها فرصة الاستقرار، مما يضمن سلامة البنية التحتية للمدينة أعلاه.

القسم 3: -مراسي الحفر الذاتي (SDA) مقابل المراسي التقليدية: الكفاءة في الفوز

عند اختيار الدعم لتجهيز الأنفاق، يقوم العديد من المقاولين بمقارنة السعر لكل وحدة. ومع ذلك، فإن القيمة الحقيقية موجودة في إجمالي تكلفة التثبيت والوقت الذي تم توفيره. دعونا نقارن مرساة الحفر الذاتي (SDA) بالطرق التقليدية (مثل مثبتات القضبان الصلبة أو مثبتات SN).



1. عملية "3-في 1" مقابل التثبيت متعدد الخطوات

 الطريقة التقليدية:يتطلب حفر الثقب ← سحب سلسلة الحفر ← إدخال مسمار التثبيت ← حقن الجص. في الأرض المنهارة، غالبا ما يتطلب هذا إضافة إضافيةأنبوب الغلافمما يضاعف العمل.

 نظام سدا:يجمعالحفر والحشو والرسوفي عملية واحدة. يعمل قضيب المرساة كسلسلة حفر، ويتم ضخ الجص من خلال القلب المجوف، وتكون لقمة الحفر مضحية.

 النتيجة:يمكن تثبيت SDAأسرع 2 إلى 3 مراتمن البراغي التقليدية.



2. حل مشكلة "استقرار البئر".

 الطريقة التقليدية:في التربة الرخوة أو الصخور المكسورة، ينهار الثقب لحظة إزالة لقمة الحفر. تصبح إعادة-الحفر أو استخدام غلاف باهظ الثمن أمرًا ضروريًا، مما يؤدي إلى تأخير كبير في المشروع.

 نظام سدا:نظرًا لأن قضيب التثبيت يبقى في الحفرة من البداية إلى النهاية، فإن الحفرةليس لديه فرصة للانهيار. إنها الطريقة الوحيدة الموثوقة لضمان تثبيت -مرساة كاملة الطول في الأرض الصعبة.



3. جودة الحشو متفوقة

 الطريقة التقليدية:غالبًا ما يؤدي إدخال مسمار في حفرة محفورة مسبقًا إلى ظهور جيوب هوائية أو فراغات، مما يقلل من قوة الترابط بين المسمار والتربة.

 نظام سدا:يتدفق الملاط عالي الضغط- عبر مركز الشريط المجوف ويخرج عند لقمة الحفر. وهذا يضمن أن الجص يملأ كل فراغ منتصاعدي، مما يؤدي إلى إنشاء رابطة كثيفة وعالية القوة- مع الأرض المحيطة.

 القسم 4: تشريح نظام -SDA عالي الأداء

تعمل تقنية قضبان التثبيت ذاتية الحفر على دمج وظائف الحفر والحشو والتثبيت في وحدة واحدة. عند استخدامه تحت الأرض: ثانيًا، يعمل قضيب التثبيت كأنبوب حشو. يتم استبدال جلبة توصيل الحفر بجلبة توصيل الحشو، مما يسمح لقضيب التثبيت بتوصيل الراتنج أو ملاط ​​الأسمنت أو المواد المماثلة إلى ثقب البئر مثل أنبوب الحشو التقليدي،

تمكين الإرساء بالطول-الكامل أو الممتد.

1. لقمة الحفر القربانية

"قلب" عملية الحفر. وبما أن القطعة تُترك في الأرض (يتم التضحية بها)، فيجب أن تكون فعالة من حيث التكلفة- وعالية الكفاءة.

 الأنواع:اعتمادًا على الجيولوجيا، نقدم تصميمات مختلفة:

EX/ES (الفولاذ المقسى):للتربة فضفاضة والطين.

EY/EXX (كربيد التنغستن):للصخور المكسورة والطبقات الصلبة.

 ميزة الشركة المصنعة:نحن نقدم تصميمات مختلفة لفتحات التنظيف لضمان عدم انسداد تدفق الجص أثناء الحفر.

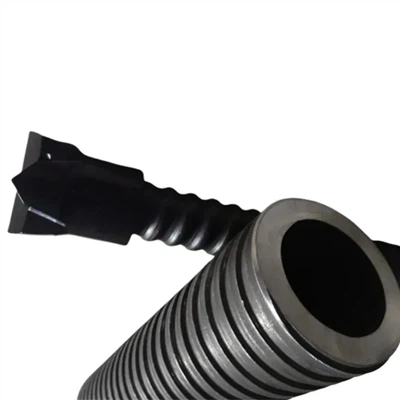

2. شريط المرساة المجوف

هذا هو العنصر الهيكلي الرئيسي الذي يوفر كلاً من قناة الحفر والتعزيز النهائي.

 أنواع الموضوع:نحن نقوم بتصنيع كليهماموضوع R-(خيط الحبل) وT-خيط(خيط شبه منحرف)، متوافق مع المعايير الدولية (مثل ISO 10208).

 قوة:مصنوعة من أنابيب فولاذية ملحومة أو غير ملحومة-عالية القوة، مما يوفر قوة شد وإنتاج ممتازة.

 متانة:يسمح الخيط المستمر بقطع الشريط أو ربطه في أي نقطة، مما يوفر أقصى قدر من المرونة في الموقع.

3. المقرنة

غالبًا ما تتطلب عملية Forepoling مراسي أطول من شريط واحد يبلغ طوله 3 أمتار أو 4 أمتار.

 وظيفة:تسمح قارنة التوصيل بربط قضبان متعددة لتعزيز عميق.

 دقة:تتميز قارناتنا بوجود "توقف" داخلي لضمان تصادم القضبان مع بعضها البعض، مما يسمح بالنقل المباشر لطاقة الصدم من مثقاب الصخور إلى لقمة الحفر.

4. لوحة المرساة والجوز

بمجرد تماسك الجص، تقوم هذه المكونات بنقل الحمولة من وجه الصخر إلى المرساة.

 الجوز:عادةً ما تكون صامولة كروية أو سداسية، مصممة للتعامل مع -شد عزم الدوران العالي.

 اللوحة:متوفر بأشكال مسطحة أو مقببة لاستيعاب أسطح الأنفاق غير المستوية والانحرافات الزاوية.

(ملاحظة جودة الشركة المصنعة):

في مصنعنا، لا نبيع قطع الغيار فحسب؛ نبيع أنظام مطابق.

 التوافق:يتم اختبار كل دفعة للتأكد من أن خيوط القارنة تتوافق تمامًا مع القضبان.

 التخصيص:هل تحتاج إلى طول محدد أو لقمة حفر مخصصة لنوع التربة الفريد؟ يمكننا تصنيعه وفقًا لمواصفاتك الدقيقة.

القسم 5: تطبيقات -قضبان التثبيت ذاتية الحفر والحشو



في التكوينات الصخرية غير المجمعة، أو حيث تكون الصخور مكسورة للغاية أو موجودة في رواسب الصدع، فإن حفر الآبار المستقرة يمثل تحديًا كبيرًا؛ لا يمكن تنفيذ طريقة البناء التقليدية المتمثلة في الحفر أولاً وتركيب مسامير صخرية (أو كابلات) بعد ذلك. وفي مناجم الفحم، تتجلى هذه الظروف في المقام الأول في الجوانب التالية:

01



التعدين لونجوال

عادة ما تترك ممارسات التعدين ذات الجدران الطويلة الحالية أعمدة فحم صغيرة يبلغ طولها من 3 إلى 5 أمتار. في كثير من الحالات، تكون هذه الركائز مكسورة للغاية، مما يشكل تحديات كبيرة لتركيب دعم قضيب التثبيت. في بعض الحالات، ينهار البئر مباشرة بعد سحب قضيب الحفر، مما يجعل تركيب قضيب التثبيت مستحيلاً.

02



حفر الأنفاق من خلال الصدوع أو المناطق المكسورة

في ظل هذه الظروف، سوف ينهار سقف النفق بمجرد كشفه، مما يستلزم تعزيزًا مسبقًا للصخور المحيطة. نظرًا لطبيعة الكتلة الصخرية شديدة الكسر، فإن تركيب مسامير الصخور التقليدية أمر صعب للغاية.

03



معالجة الصخور الصخرية في أنفاق الصخور الناعمة

لطالما شكلت معالجة التقوس الصخري في أرضية النفق تحديًا كبيرًا في دعم الصخور الناعمة. ونظرًا لصعوبة حفر الثقوب في الأرضية، ظلت هذه المشكلة دون حل لفترة طويلة. توفر تكنولوجيا تعزيز البراغي ذاتية التقدم حلاً فعالاً.

04



صيانة الأنفاق في الصخور المحيطة المكسورة

بعد فترة من الاستخدام، غالبًا ما تتطلب الطرق الصيانة بسبب التشوه الكبير الذي لا يفي بمتطلبات الإنتاج. عادةً ما تظهر مثل هذه الطرق مناطق أضرار واسعة النطاق، مع صخور ضحلة فضفاضة ومجزأة تحيط بها مما يجعل الحفر صعبًا للغاية.
